Liebes Forum

Ich habe mir einen Koso DB01-RN an meine Freewind gebaut. Allerdings stehe ich an beim Geschwindigkeitssignal vom originalen Reed-Kontakt abgreifen. Beim Tacho liegt eigentlich ein Reed-Kontakt dabei, aber keinen extra Sensor zu benötigen würde mir besser gefallen.

Vom Tacho kommen ja 3 Kabel:
Rosa
Schwarz weiss (Masse)
Rot orange

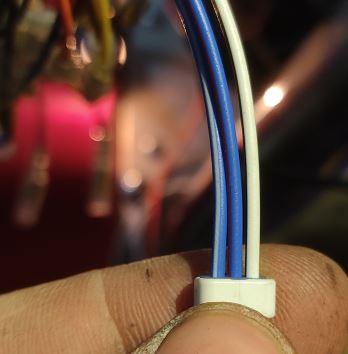

Und der Tacho-Anschluss vom Koso hat auch 3 Kabel:
Weiss
Blau-Hellblau
Blau

Ich habe versucht die Kabel durchzumessen und in allen Kombinationen zu verbinden aber da tut sich nix. Die Koso-Anleitung gibt leider auch nix her. Kann mir wer helfen? Sollte ich was messen können?

Danke und viele Grüsse

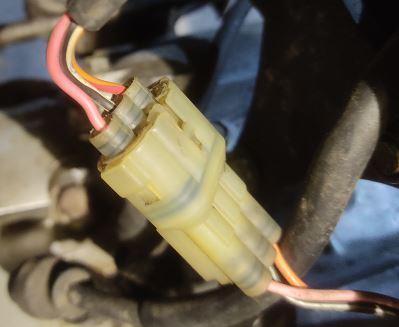

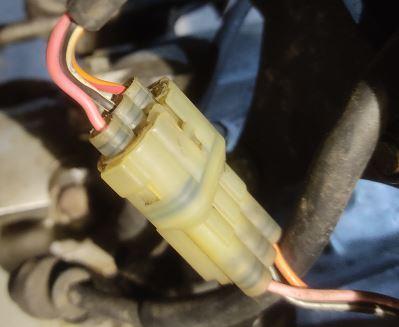

xf655 hat geschrieben: ↑11. Mär 2021, 23:00 Vom Tacho kommen ja 3 Kabel:
Rosa
Schwarz weiss (Masse)
Rot orange

Rosa = Signal
Schwarz weiss = Masse
Rot orange = Spannung (12V)

Und laut dieser Quelle arbeitet der Koso mit einer 5V-Spannug, was zu wenig für den Geber der XF sein dürfte. Also musst du diesen wohl mit 12V versorgen. Ob das dann wieder der Tacho mag, das weiß ich nicht.

Hey, danke, hat mir schon geholfen!

Wenn ich mir den Koso-Reed-Kontakt angeschaut hätte wären die Farben auch klar gewesen. Da sind sie rot / schwarz / weiss.

Die Kabel habe ich jetzt folgendermassen verbunden:

Freewind - Koso
Rosa - Blau weiss (Signal)
Rot orange - Blau (5V vom Tacho)
Schwarz weiss / weiss (Masse) nicht verbunden - das Motorrad-Kabel kommt ja aus der Haupt-Masse-Leitung.

Die 5V scheinen zu reichen, ich bekomme ein Tacho-Signal wenn ich das Vorderrad drehe. Sobald sie fahrbereit ist teste ich noch mal

So, alles angeschlossen, funktioniert super! Einen Plan der gesamten Koso DB 01 RN Belegung und Einstellungen reiche ich noch nach ...

Hier der Plan:

Koso DB01RN - Freewind - Funktion
Grau - - Öldruck - HRT Öldrucksensor
Braun rot - Blau gelb - Drehzahl - Koso Zusatz-Kabel an Leitung zu Zündspule verbunden
Grün - Gelb schwarz - Tank
Rot - rot - Dauerplus
Schwarz - Schwarz weiss - Masse
Braun - Orange grün - Zündung plus
Blau - Türkis - Blinker rechts
Weiss - blau dunkelblau - Neutral
Blau rot - orange rot - Original-Tachosensor der Freewind
blau weiss - rosa -
gelb - gelb - Fernlicht
orange - schwarz - Blinker links

@xf655 hab dir ne PN geschrieben.

Hallo zusammen,

Ich habe meinem Enduro Umbau aufgrund von erneuter Bearbeitung meiner front auch den Koso spendiert.

Euer Anschlußplan ist sehr hilfreich und super gewesen.

Wäre es aber vielleicht noch möglich, das ihr mal eure Einstellwerte vom Tacho (besonders in Bezug auf die XF und ihren originalen Drehzahlgeber) einstellt?

Meine Tankanzeige mag zum Beispiel auch noch nichts anzeigen.

Gruß André

Hallo zusammen,

habe an meiner CCM auch nen Koso DB01RN. Da ja kein Öldruckschalter vorhanden ist, leuchtet bei mir permanent die Ölkontrollleuchte. Wie habt ihr das geregelt, wie kann man die brücken? Danke.
